床暖房の不具合原因を確定診断

床暖房４系統中２系統に不具合発生

我が家のガス給湯機の話です。24号の大型の都市ガス用給湯器が20年間元気に稼働してくれてます。ところが数年前からキッチンと脱衣所の床暖房が効かなくなりました。故障状況としてはコントローラーの電源が入らないというモードです。

その他の２系統の床暖房（リビング、ダイニング）は問題なく動作しています。温水が循環する経路の問題か、電気配線の問題かを確定させるために確認したことは下記です。

1ch:リビング、2ch:ダイニング、3ch:脱衣所、4ch:キッチンのようです。

コントローラ単体を壁から撤去します。撤去に伴い線３本も切断しました。

切断する前に給湯器側の該当の線のコネクタを抜いておきます。感電したくないですから．．
一応、電子基板の外観からショートや断線っぽいところを見つけるスキルはあるので、コントローラを分解してみました。

基板上の銅でできたパターンに異常なし、リークしてそうな部分とかマイグレーションとか発生してないか？　ガン見してみましたが異常なさげでした。

素子実装面も確認しましたが、パターン配線以上なし、コンデンサ類の経年変化で電解液がもれてきたような痕跡もございません。

コントローラを復元して、今度は給湯器内部の基板に近傍で確認ようの配線を作って、接続すると問題なく床暖房が動きました！

300mmの配線（3本:電源2本、信号1本）を作成して、コントローラを給湯器の基盤に接続すると、コントローラからすべての床暖機能を制御することができました。

修理方法としては断線部分を見つけて、半田付けとかカシメとかで繋ぐだけでよさそうです。　

ガス給湯器の設置してある場所は日陰なので、この季節はやぶ蚊が多いので嫌いです。

ガス給湯器近傍で蚊取り線香を使うな！　っていう突っ込みがあるかと思います。

あまりにやぶ蚊が多いことと、ガス系統を触ったりしないのでお許しください。

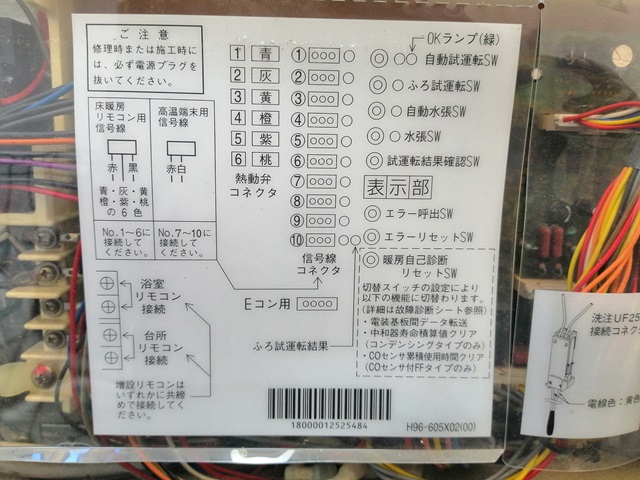

床暖房は全部で6chの制御ができます。コネクタ部詳細が給湯器内部に表示されてます。

我が家の給湯器の型式です。（2005年に新築と同時に設置したもの）

型式の見方

我が家の給湯器はRUFH-V2403SAW2-6
簡単に説明すると

給湯、風呂、床暖房対応Vシリーズ
24号タイプ、20A(R3/4）、風呂オート機能
野外壁掛型、暖房2温度機能、床暖房ヘッダー6系統
という仕様です。

ヘッダ６系統中、４系統（リビング、ダイニング、キッチン、脱衣所）を使っています。

まだ２か所空きがありますね～　冬前に自分でDIYで床暖房かお湯循環を使った暖房器具を増設しちゃおうかな～　新たな課題を検討中...
